我的世界红石教程 单稳态电路

etow2x66

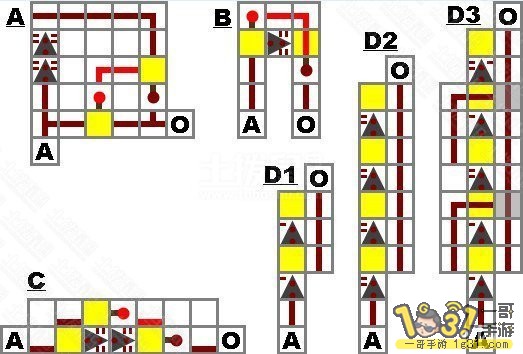

我的世界合成表之单稳态电路，设计方案A的核心为一个RS或非锁存器，R端连有中继器。触发信号激活锁存器的S端，在由中继器造成的一段延迟过后，R端激活，输出被关闭。延迟可以依照您对输出电平长度的要求而在中继器链里增减任意数量。

因为脉冲信号在通过复杂电路时经常会持续较短时间，单稳态电路对于重新延长持续时间就变得十分有用——无论输入持续多长时间，输出的长度总是一定的。

当然，如果您把复位信号作为输出，电路功能就变成了信号延迟。

设计方案B是一种体积更小的3x3x2版本。为了使其正常工作，中继器必须被设置为在后两档中的一档。中继器可用于延长脉冲。

您也可以选择纵向的设计方案C，尺寸为7x2x1。在其它情况下，输出高电平的持续时间可以通过增减或调节中继器来进行调整。这类设计并不包含其他方案有的RS或非锁存器，故只适用于稳定输入的电路。对于瞬态电路，这种方案无法延长输入。

还有一些十分简单的2-X-1装置，适合您在长廊上建构。然而受设计所限，输入只能是脉冲，而不能是稳定信号——这样给其带来能够处理1刻长度脉冲的能力。设计方案D1展示了一个基本装置。该装置把输入延长了1刻，脉冲可以通过增减或调节中继器来进行调整。设计方案D2具有6刻的延长时间。它说明了如何在压缩占地面积的前提下延长中继器的延迟。不幸的是，该方案的输入脉冲最长不能超过2刻。设计方案D3说明了如何在保持小占地面积特点的前提下绕开输入脉冲长度的限制。这个方案的延长为7刻，而且适用于任何长度的脉冲。注：延长的时间等于除了第一个之外的其它所有中继器的和延迟。
