我的世界红石电路教程 逻辑电路或门

etow2x66

我的世界合成表之逻辑电路或门，只要至少有一个输入端信号为真，它就会输出信号真。下图示是一个简易版本的或门：仅仅是一个连接着输出和输入的红石线。不过这也导致这个或门的输入非独立，所以特定的一个输入信号只可用于这一个或门中。如果你想在其他地方使用输入端信号，必须使用红石火把(版本B)或者红石中继器来隔离信号。

三输入(a/b)和四输入(c)的或门

C版本可以在水平方向将独立的输入信号扩展到至多14个(由横向的“总线”的信号传递距离限制决定), 并且比版本快一个红石周期。然而，由于一个红石中继器需要三个红石粉来制作，故版本需要较多的红石粉。

D版本为纵向设计。虽然其输入端并不一定要与输出端隔离，如果要隔离的话还是可以简单地用一个1刻中继器放在B输入端前。本版本只能有两个输入，但也是唯一纵向版本。

E版本利用了诸如倒置台阶与萤石块等透明方块的特性：他们铺设红石线时只能向上传导，而无法向下传导。故本设计与C方案都具有相当强的可扩展性。

B注意到事实上，版本就是反相的或非门。

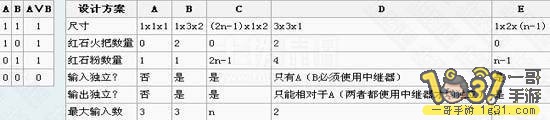

设计方案:

一个简单的或门。输入为淡蓝色羊毛，事实上的或门为白色羊毛，输出为红色羊毛。拉杆与红石灯仅作展示用。
